Покупка УЗИ-аппарата часто превращается в квест: какой ультразвуковой датчик выбрать, чтобы не переплатить и при этом закрыть все потребности клиники? Ошибка в выборе трансдьюсера может сделать даже самый дорогой сканер бесполезным для врача.
Мы подготовили этот гид, чтобы помочь врачам УЗД разобраться в нюансах и сделать осознанный выбор. В этой статье вы узнаете:
- Типы и различия: чем отличаются линейные, конвексные, фазированные и другие датчики на практике.
- Сферы применения: какой набор сенсоров необходим для профиля вашей клиники.
- Технические тонкости: на что влияют частота, глубина сканирования и количество пьезоэлементов.

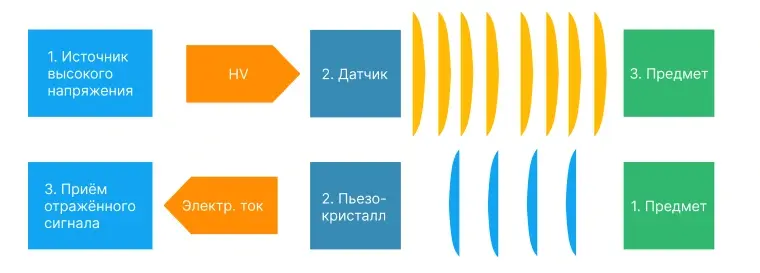

Что такое ультразвуковой датчик и как он работает?
УЗИ-датчик или пьезоэлектрический преобразователь (также трансдьюсер) – это устройство, основным элементом которого является пьезоэлектрический кристалл – он одновременно генерирует и принимает высокочастотные звуковые волны. Во время проведения сонографии эти волны отражаются от тканей организма и создают эхо.
Датчик принимает отражённые сигналы и передаёт их на компьютер, который формирует изображение – сонограмму. По сути, сонограмма – это результат работы УЗИ-аппарата, который врач использует для оценки состояния органов и тканей пациента.
УЗИ датчики – в чём отличия?
Существует множество типов ультразвуковых сенсоров. Это связано с тем, что для диагностики разных частей тела требуются разные технические параметры для сохранения высокого качества изображения.
Ультразвуковые датчики могут:
Ультразвуковые датчики могут:
- перемещаться по поверхности тела – это внешние датчики (например, конвексные);
- вводиться в естественные отверстия (прямая кишка, влагалище) – внутриполостные.
Кроме того, типы ультразвуковых датчиков различаются по следующим параметрам:
Рассмотрим эти параметры подробнее. Так, апертурой называется часть датчика, которая контактирует с телом пациента. Она бывает разных форм и размеров и напрямую связана с расположением кристаллов.
Например, у линейных сенсоров апертура имеет прямую (плоскую) форму, что создаёт прямоугольную область сканирования и обеспечивает высокое разрешение для детального исследования поверхностных структур, таких как сосуды, мышцы, суставы и молочные железы. У конвексных же она имеет выпуклую (дугообразную), что позволяет лучам расходиться веером для глубокого сканирования внутренних органов.
Детализация изображения в УЗИ напрямую зависит от того, как расположены пьезоэлементы внутри датчика. Количество этих кристаллов определяет плотность сканирующего луча: чем их больше, тем выше четкость картинки и тем более мелкие структуры сможет различить специалист.
Частота – это параметр излучаемых звуковых волн, в сенсорах она может варьироваться от 1 до 25 МГц. Как правило, высокая частота даёт лучшее качество изображения, но меньшую глубину проникновения; низкая частота – это большая глубина, но ниже разрешение картинки при проведении УЗИ-исследования. У современных датчиков рабочий диапазон частот варьируется, и клиницист имеет возможность в ходе диагностирования пациента настраивать сенсор так, чтобы сканировать внутренние органы и на поверхности, и на глубине.
При выборе конвексных и внутриполостных датчиков, помимо частоты и количества кристаллов, ключевую роль играют два параметра: радиус кривизны и угол обзора.
Радиус кривизны (R, мм) – это степень изгиба головки датчика. Главный принцип при выборе этого параметра сенсора: чем меньше пациент или зона доступа к исследуемому органу, тем меньше должен быть радиус.
Угол обзора определяет ширину захвата изображения:
- Апертура (рабочая поверхность)
- Расположение пьезоэлектрических кристаллов
- Частота
- Угол обзора
- Радиус кривизны
Рассмотрим эти параметры подробнее. Так, апертурой называется часть датчика, которая контактирует с телом пациента. Она бывает разных форм и размеров и напрямую связана с расположением кристаллов.
Например, у линейных сенсоров апертура имеет прямую (плоскую) форму, что создаёт прямоугольную область сканирования и обеспечивает высокое разрешение для детального исследования поверхностных структур, таких как сосуды, мышцы, суставы и молочные железы. У конвексных же она имеет выпуклую (дугообразную), что позволяет лучам расходиться веером для глубокого сканирования внутренних органов.
Детализация изображения в УЗИ напрямую зависит от того, как расположены пьезоэлементы внутри датчика. Количество этих кристаллов определяет плотность сканирующего луча: чем их больше, тем выше четкость картинки и тем более мелкие структуры сможет различить специалист.
- Базовый сегмент (80 пьезоэлементов): используется в бюджетных системах и обеспечивает лишь минимально необходимую визуализацию.
- Золотой стандарт (128 элементов): оптимальный баланс для большинства современных исследований.
- Высокоплотные датчики (192–256 элементов): необходимы для диагностики в онкологии и неврологии.
Частота – это параметр излучаемых звуковых волн, в сенсорах она может варьироваться от 1 до 25 МГц. Как правило, высокая частота даёт лучшее качество изображения, но меньшую глубину проникновения; низкая частота – это большая глубина, но ниже разрешение картинки при проведении УЗИ-исследования. У современных датчиков рабочий диапазон частот варьируется, и клиницист имеет возможность в ходе диагностирования пациента настраивать сенсор так, чтобы сканировать внутренние органы и на поверхности, и на глубине.
При выборе конвексных и внутриполостных датчиков, помимо частоты и количества кристаллов, ключевую роль играют два параметра: радиус кривизны и угол обзора.
Радиус кривизны (R, мм) – это степень изгиба головки датчика. Главный принцип при выборе этого параметра сенсора: чем меньше пациент или зона доступа к исследуемому органу, тем меньше должен быть радиус.
- 10–20 мм (малый радиус) – это компактные датчики для работы в узких пространствах (гинекология, урология) или для диагностики маленьких детей.
- 40–50 мм – специализированные датчики для акушерства и скрининга плода.
- 50–60 мм (стандарт) – универсальные датчики для УЗИ брюшной полости и почек у взрослых.
Угол обзора определяет ширину захвата изображения:
- 128–160° (стандартный) даёт классический охват для большинства внутриполостных исследований.
- 200–220° (широкий) создаёт панорамный обзор, незаменимый в акушерстве для визуализации крупных объектов или полости матки целиком.

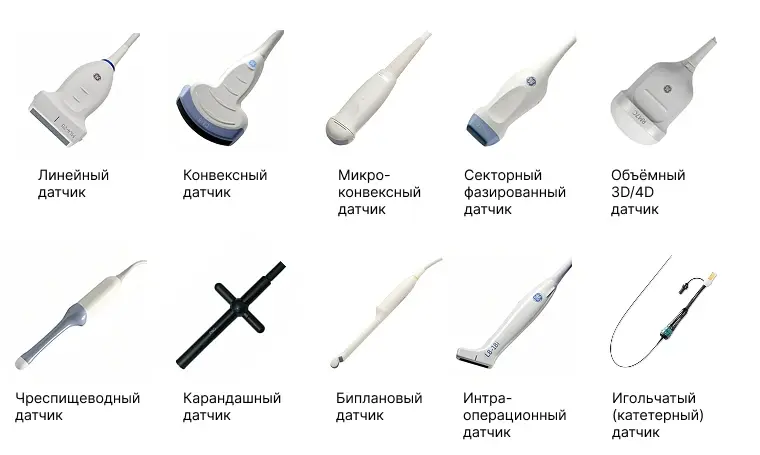

Основные виды ультразвуковых датчиков
Из всего множества типов УЗИ-сенсоров можно выделить 3 самые распространённые группы:
Также существуют специализированные виды сенсоров:
Их выбор зависит от медицинской задачи и области исследования.
Например:
В нашем каталоге УЗИ датчиков представлены все вышеперечисленные виды сенсоров. Приобретайте необходимые датчики или обращайтесь к нам, если затрудняетесь с выбором.
- Линейные
- Конвексные (включая микроконвексные)
- Секторные фазированные
Также существуют специализированные виды сенсоров:
- Объемные 3D/4D датчики
- Карандашные
- Внутриполостные
- Биплановые
- Интраоперационные датчики
- Внутрисосудистые (катетерные) датчики
Их выбор зависит от медицинской задачи и области исследования.
Например:
- линейные датчики идеальны для исследования сосудов,
- конвексные – для абдоминальных исследований,
- фазированные – для кардиологии.
В нашем каталоге УЗИ датчиков представлены все вышеперечисленные виды сенсоров. Приобретайте необходимые датчики или обращайтесь к нам, если затрудняетесь с выбором.

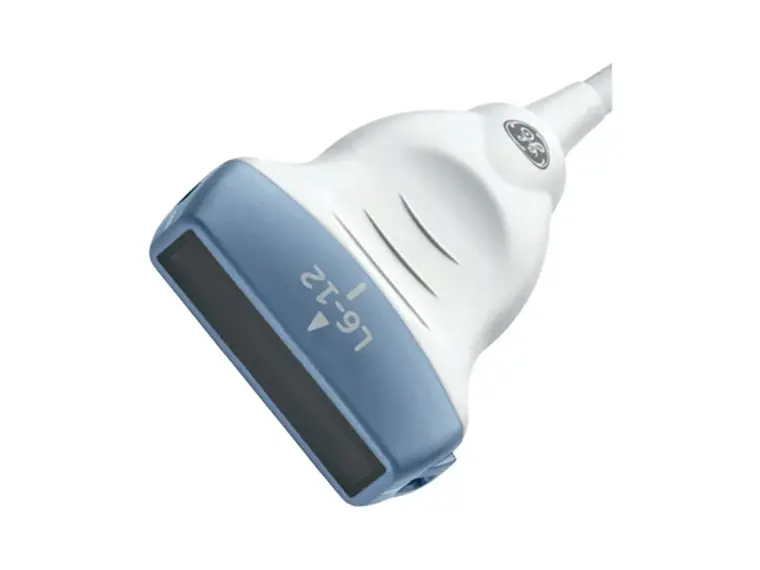

Линейные УЗИ-сенсоры
Благодаря плоской поверхности и параллельным лучам линейные датчики обеспечивают высокую детализацию ближней зоны, что оптимально для исследования поверхностных структур.
Рабочая частота данного типа трансдьюсеров составляет 5-20 МГц. Глубина сканирования – не более 11 см.
Рабочая частота данного типа трансдьюсеров составляет 5-20 МГц. Глубина сканирования – не более 11 см.
Основные характеристики линейных датчиков:
- линейное расположение кристаллов
- прямоугольная форма луча
- отличное разрешение в ближнем поле.
Область применения:
- артерии и вены шеи, конечностей (особенно допплерография)
- молочные железы
- малые органы
- щитовидная железа, паращитовидные железы
- контроль биопсии, регионарная анестезия
- кожа, подкожно-жировая клетчатка, лимфатические узлы
- мышцы, связки, сухожилия, суставы, мягкие ткани
Линейные датчики – совместимость с УЗИ-аппаратами
GE Healthcare
Больше линейных датчиков GE Healthcare вы найдете здесь →
Philips
Siemens
Samsung

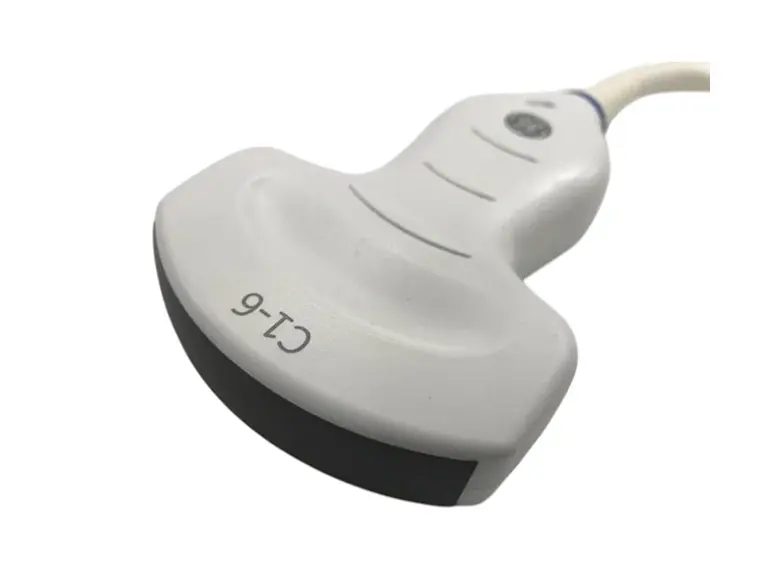

Конвексные датчики
Конвексные сенсоры используют в сонографии для глубокой визуализации органов брюшной полости и органов малого таза благодаря изогнутой форме, которая обеспечивает широкий угол обзора и большую глубину сканирования. Частота датчиков такого типа варьируется в диапазоне 2-7,5 МГц, глубина проникновения ультразвуковых волн – до 40 см.
Основные характеристики конвексных датчиков:
- изогнутое расположение кристаллов
- выпуклая форма луча
- хорошее проникновение на большую глубину
Область применения:
- абдоминальные исследования (органы брюшной полости)
- акушерство и гинекология
- урология
- глубоко расположенные сосуды (только в рамках абдоминальных исследований, например, брюшная аорта)
Существуют также микроконвексные сенсоры, которые по своему строению идентичны конвексным. Разница только в том, что микроконвексный датчик имеет меньшую апертуру и его применяют в неонатологии и педиатрии для проведения исследований у новорожденных.
Конвексные датчики – совместимость с УЗИ-аппаратами
GE Healthcare
Ещё больше конвексных датчиков GE Healthcare ищите в каталоге →
Philips
Siemens
Samsung

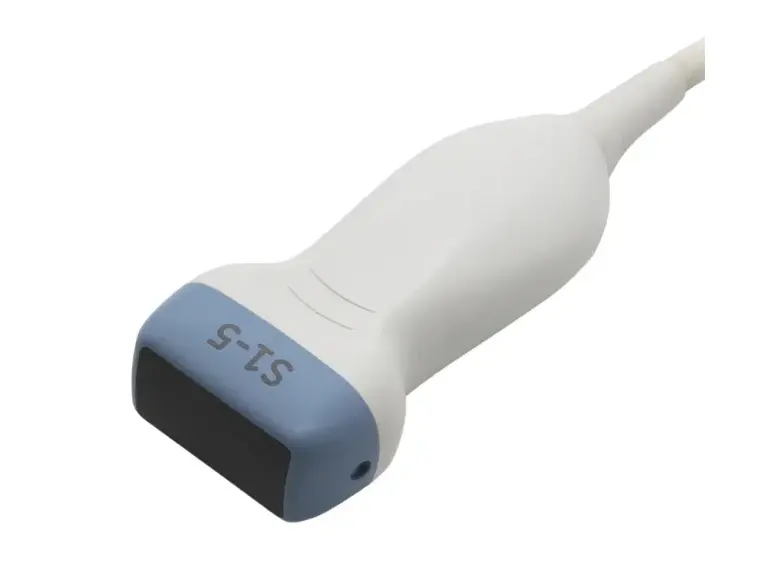

Фазированные датчики
Эти трансдьюсеры работают на частоте 1-7 МГц. Секторный фазированный УЗИ-датчик (или кардиологический датчик) позволяет корректировать угол ультразвукового луча в зоне сканирования.
Это даёт возможность направлять лучи под разными углами в узком секторе сканирования для обхода препятствий, таких как ребра или кости черепа, получая изображение через узкие отверстия, например, исследовать мозг через родничок у детей или височную область.
Это даёт возможность направлять лучи под разными углами в узком секторе сканирования для обхода препятствий, таких как ребра или кости черепа, получая изображение через узкие отверстия, например, исследовать мозг через родничок у детей или височную область.
Основные характеристики секторных фазированных датчиков:
- небольшая апертура
- треугольная форма луча
- слабое разрешение в ближнем поле
Область применения:
- кардиология
- абдоминальные исследования
- нейросонография
Секторные датчики – совместимость с УЗИ-аппаратами
GE Healthcare
Еще больше выбора кардиологических датчиков GE Healthcare найдете тут →
Philips
Siemens

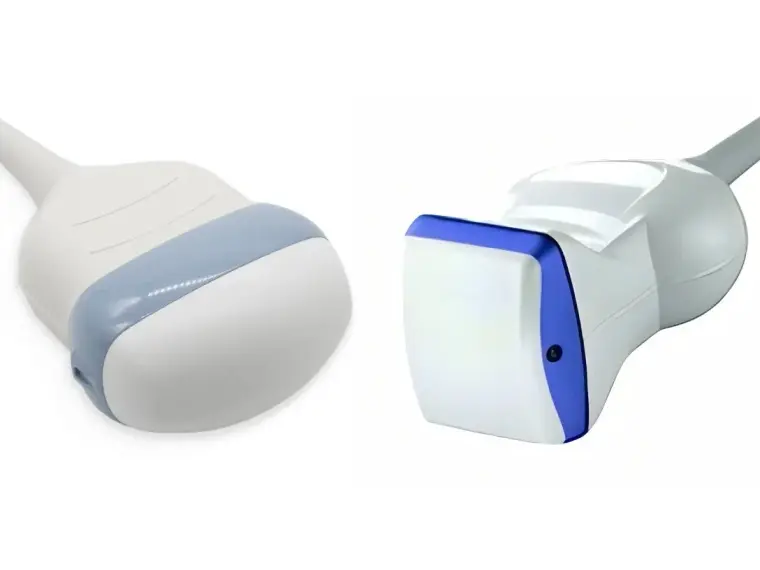

Объёмные 3D и 4D датчики в ультразвуковой диагностике
3D-датчик (его часто называют объёмным или волюметрическим) собирает множество последовательных УЗИ-изображений в трехмерную «картинку» и превращают серию плоских срезов в статичную объёмную модель.
Процесс происходит так: специальный механизм внутри датчика автоматически «качает» излучатель (либо врач плавно ведёт его по телу), а программа мгновенно «сшивает» полученные кадры в единый объект. В результате получается объёмная «фотография», которая позволяет врачу и пациенту детально рассмотреть внешние формы, например, черты лица ребёнка или чёткие границы новообразования.
Процесс происходит так: специальный механизм внутри датчика автоматически «качает» излучатель (либо врач плавно ведёт его по телу), а программа мгновенно «сшивает» полученные кадры в единый объект. В результате получается объёмная «фотография», которая позволяет врачу и пациенту детально рассмотреть внешние формы, например, черты лица ребёнка или чёткие границы новообразования.
4D-датчики позволяют транслировать 3D-изображение в режиме реального времени («живое видео»). Для этого сенсор совершает высокоскоростные механические колебания (до 40 циклов в секунду) или использует современные матричные решётки, которые сканируют объём электронным способом.
Благодаря 4D-технологии на экране монитора можно увидеть мимику плода (как ребёнок хмурится или сосёт палец) или детально оценить работу сердечных клапанов в динамике.
Приобретайте объёмные датчики УЗИ у нас в магазине Узилайн →
Благодаря 4D-технологии на экране монитора можно увидеть мимику плода (как ребёнок хмурится или сосёт палец) или детально оценить работу сердечных клапанов в динамике.
Приобретайте объёмные датчики УЗИ у нас в магазине Узилайн →

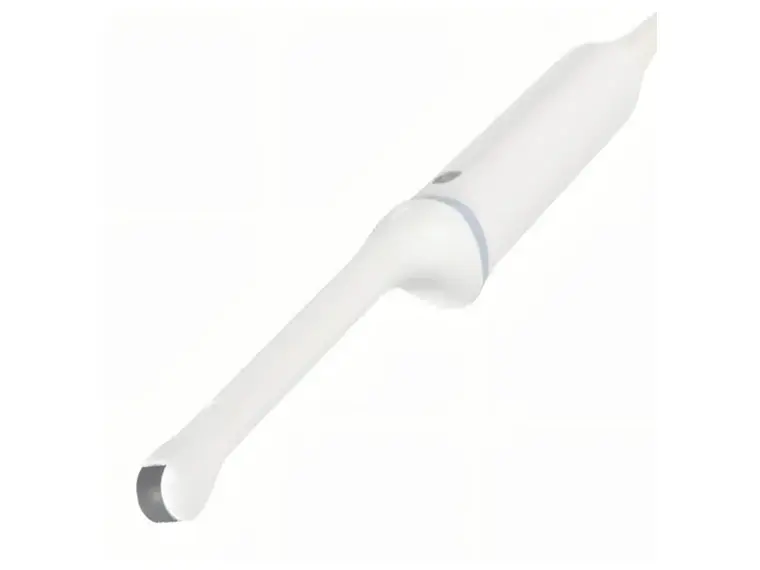

Внутриполостные датчики
Внутриполостные сенсоры УЗИ – это специализированные внутриполостные устройства с узкой рабочей поверхностью для введения внутрь тела для детальной визуализации органов и определения патологий, часто доступны в 2D и 3D/4D вариантах.
Область применения:
- трансвагинальные – для гинекологических исследований (матка, яичники, эндометрий)
- трансректальные – для урологических и проктологических обследований (предстательная железа, прямая кишка)
- трансуретральные – для исследования мочевого пузыря и уретры
- чреспищеводные (TEE) – для кардиологических исследований (сердце).
Внутриполостные датчики – совместимость с УЗИ-аппаратами
GE Healthcare
Больше внутриполостных УЗИ датчиков GE вы найдете здесь →
Philips
Siemens
Карандашные датчики
Карандашные трансдьюсеры – это узкоспециализированные ультразвуковые сенсоры, которые предназначены для точного измерения скорости кровотока, диагностики сосудистых заболеваний, атеросклероза и оценки гемодинамики в труднодоступных зонах, используя непрерывно-волновой режим.
Область применения:
- сосудистая хирургия – оценка стенозов, тромбозов, атеросклероза, кровотока в сонных артериях, артериях и венах ног/рук
- кардиология – исследование кровотока в сердце, оценка гемодинамики (частота 2 МГц)
- неврология – диагностика патологий сосудов шейно-воротниковой зоны
- операционные – помощь хирургическим бригадам для интраоперационного контроля кровотока
Карандашные датчики – совместимость с УЗИ-аппаратами
GE
Данные карандашные датчики вы найдете в каталоге →
Какие ещё есть виды датчиков?
К современным УЗИ-аппаратам, в зависимости от задач клиники, можно подобрать и узкоспециализированные сенсоры для ультразвуковых исследований.

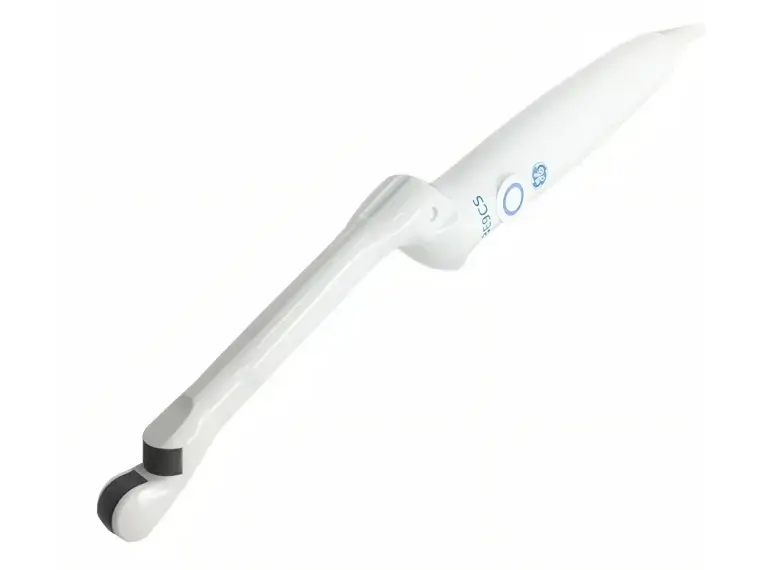

Среди них – биплановый УЗИ-датчик. Он представляет собой специализированное устройство (чаще всего внутриполостное), в корпус которого встроены сразу два независимых излучателя. Они расположены перпендикулярно друг другу, что позволяет врачу видеть орган в двух плоскостях одновременно, не вращая датчик в руке. Основная сфера их применения — трансректальные исследования.
Использование такого сенсора в работе клиники значительно повышает информативность диагностики, сокращает время процедуры и минимизирует количество манипуляций датчиком, тем самым снижая дискомфорт для пациента.
Среди них – биплановый УЗИ-датчик. Он представляет собой специализированное устройство (чаще всего внутриполостное), в корпус которого встроены сразу два независимых излучателя. Они расположены перпендикулярно друг другу, что позволяет врачу видеть орган в двух плоскостях одновременно, не вращая датчик в руке. Основная сфера их применения — трансректальные исследования.
Использование такого сенсора в работе клиники значительно повышает информативность диагностики, сокращает время процедуры и минимизирует количество манипуляций датчиком, тем самым снижая дискомфорт для пациента.
Интраоперационные датчики – это компактные сенсоры часто в форме «пальца» или с Г-образным изгибом. Их используют хирурги прямо во время операции, прикладывая непосредственно к открытому органу (например, к печени или почке), чтобы точно найти границы опухоли.
Внутрисосудистые (катетерные) датчики – это миниатюрные сенсоры на кончике тончайшего катетера. Их вводят прямо внутрь артерий, чтобы увидеть состояние сосудистой стенки изнутри.
Внутрисосудистые (катетерные) датчики – это миниатюрные сенсоры на кончике тончайшего катетера. Их вводят прямо внутрь артерий, чтобы увидеть состояние сосудистой стенки изнутри.
Совместимость датчиков и УЗИ-аппаратов: на что обращать внимание?
При покупке нового сенсора всегда проверяйте совместимость датчика с вашим УЗИ-аппаратом. Аппаратура должна "видеть" датчик при подключении и правильно считывать с него информацию.
Совместимость датчика и УЗИ-сканера – это не просто вопрос физического подключения штекера в разъём. Это сложная программно-аппаратная синхронизация. Если датчик несовместим с аппаратом, система либо вообще не начнет работу, либо выдаст искажённые данные, которые могут привести к врачебной ошибке.
Совместимость датчика и УЗИ-сканера – это не просто вопрос физического подключения штекера в разъём. Это сложная программно-аппаратная синхронизация. Если датчик несовместим с аппаратом, система либо вообще не начнет работу, либо выдаст искажённые данные, которые могут привести к врачебной ошибке.
Важно – защита УЗИ-датчика от повреждений
- Берегите линзу: Самое уязвимое место – «головка» датчика. Даже падение с высоты 10 см на стол может привести к появлению «битых пикселей» (чёрных полос на изображении) из-за повреждения пьезокристаллов.
- Следите за кабелем: Не допускайте перекручивания кабеля и не наезжайте на него колёсами аппарата. Не тяните за шнур при отключении датчика – держитесь только за коннектор. Старайтесь не вешать кабель так, чтобы датчик висел «на проводе» без опоры.
- Коннектор: При подключении не прилагайте излишних усилий, чтобы не погнуть контакты (пины). Следите, чтобы внутрь коннектора не попадала жидкость.
Храните датчик правильно
- Храните датчики в специальных держателях на корпусе аппарата.
- Если датчик не используется долгое время, лучше убрать его в оригинальный футляр.
- Избегайте прямых солнечных лучей и близости отопительных приборов.
Главный совет: Периодически осматривайте датчик под лампой. Если вы заметили вздутие линзы, микротрещины на корпусе или отслоение резины – работать таким датчиком нельзя. Через трещины внутрь может попасть гель или жидкость, что приведет к короткому замыканию и дорогому ремонту.
